Osavesisäiliöt: tyypit, asennus, huolto ja ESG

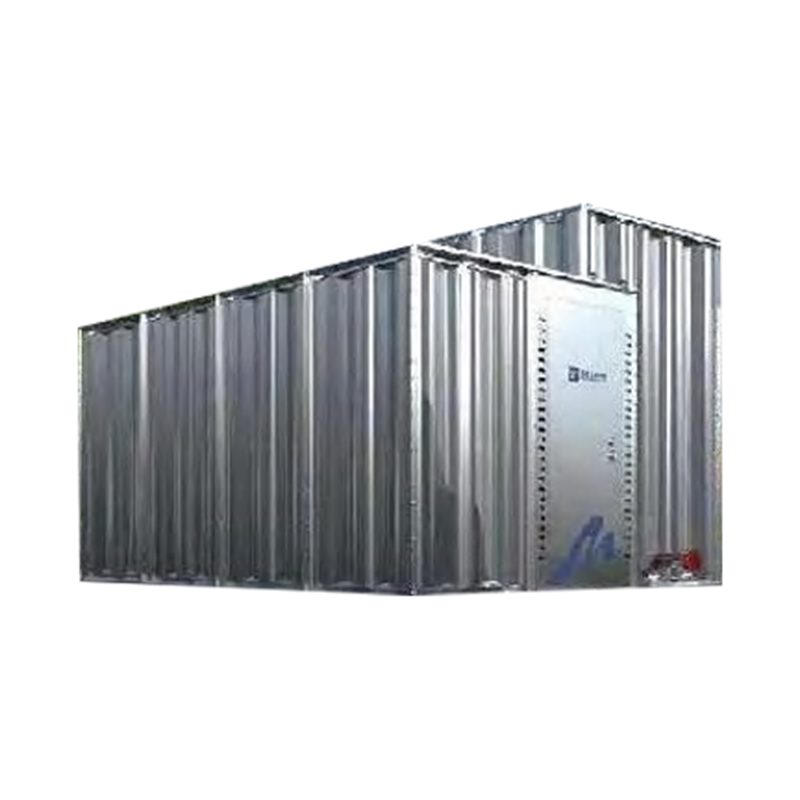

Mikä on a Osittainen vesisäiliö ?

Poikkileikkausvesisäiliö on modulaarinen varastosäiliö, joka kootaan paikan päällä valmiiksi valmistetuista paneeleista sen sijaan, että se toimitettaisiin yhtenä yksikkönä. Jokainen paneeli, joka on tyypillisesti valmistettu lasivahvisteisesta muovista (GRP) tai ruostumattomasta teräksestä, on pultattu yhteen asennuspaikalla tiivistetyillä laippaliitoksilla, joissa on sisäinen vetotangot, jotka takaavat rakenteellisen eheyden hydrostaattista kutaimitusta vastaan. Koottu säiliö toimii identtisesti monoliittisen astian kanssa, mutta se voidaan kuljettaa litteässä pakkauksessa ja pystyttää tiloihin, joihin yksiosainen säiliö ei koskaan fyysisesti pääsisi.

Tämä rakennusmenetelmä tekee poikkipintasäiliöistä hallitsevan valinnan katolla oleviin kasvihuoneisiin, kellarin kasvihuoneisiin, joihin on rajoitettu pääsy, ja kaikkiin tiloihin, joissa valmiin säiliön on mahduttava tavallisen oviaukon tai luukun läpi asennuksen aikana. Kapasiteetti vaihtelee alle 1000 litraa kotikäyttöön asti useita miljoonia litroja teollisuus- ja kunnallisiin asennuksiin , ja mikä tahansa keskimääräinen tilavuus on saavutettavissa säätämällä paneeliruudukkoa.

Paneelipohjainen rakenne mahdollistaa myös kapasiteetin laajentamisen tulevaisuudessa: olemassa olevaan asennukseen voidaan lisätä paneelirivejä säiliötä kokonaan vaihtamatta, mikä tekee poikkipintasäiliöistä erityisen hyvin tiloihin, joissa veden tarve muuttuu.

Osiovesisäiliöiden edut

Poikkileikkausvesisäiliöiden käyttöönottoa kaupallisissa, teollisissa ja julkisissa infrastruktuuriprojekteissa ohjaa joukko käytännön etuja, joita monoliittiset vaihtoehdot eivät pysty jäljittelemään:

• Käyttöoikeudesta riippumaton asennus: Paneelit kulkevat tavallisten oviaukkojen, hissikuilujen ja kattoluukkujen läpi, mikä mahdollistaa säiliöiden asentamisen täysin rakennettuihin rakennuksiin ilman rakenteellisia muutoksia.
• Rajoittamaton skaalautuvuus: Kapasiteettia voidaan lisätä lisäämällä paneeleja olemassa olevaan säiliöön – laajennus kestää tyypillisesti päiviä eikä viikkoja, jotka vaaditaan kiinteän aluksen vaihtamiseen.
• Mitoitus mittatilaustyönä: Toisin kuin valmiit pyöreät tai sylinterimäiset säiliöt, poikkileikkaussäiliöt voidaan konfiguroida mihin tahansa suorakaiteen muotoiseen pinta-alaan ja korkeuteen, jotta ne sopivat tarkasti käytettävissä olevaan kasvihuonetilaan.
• Lokerointi: Yksiosainen asennus voidaan jakaa itsenäisesti huollettaviin osastoihin, joissa on jaetut seinät, jolloin yksi osasto pysyy käytössä, kun taas toinen tyhjennetään tarkastusta tai puhdistusta varten.
• Pitkä käyttöikä: GRP-paneelit kestävät tyypillistä suunnittelua 25-30 vuotta ; ruostumattomasta teräksestä valmistetut poikkileikkaussäiliöt ylittävät säännöllisesti 40 vuotta käytössä oikein huollettuna.
• Juomavesistandardien noudattaminen: Laadukkaat GRP- ja ruostumattomasta teräksestä valmistetut paneelit valmistetaan WRAS-hyväksynnän (Water Regulations Advisory Scheme) tai vastaavien kansallisten standardien mukaisesti, mikä vahvistaa soveltuvuuden juomavesikosketukseen.

Poikkileikkausvesisäiliö vs perinteinen vesisäiliö

Valinta poikkipintaisten ja perinteisten (monoliittisten) vesisäiliöiden välillä riippuu ensisijaisesti asennusympäristöstä, tarvittavasta kapasiteetista ja pitkäaikaisista käyttötarpeista. Kumpikaan muoto ei ole yleisesti ylivoimainen – jokaisella on selkeästi määritellyt edut oikeassa skenaariossa.

Yksinkertaiset säiliöt tarjoavat yksinkertaisemman asennuksen ilman yhteistä huoltotarvetta avoimille ulkoisille kohteille, joissa on rajoittamaton pääsy nostureihin ja ilman tulevaisuuden kapasiteetin epävarmuutta. Kaikille sovelluksille, joihin liittyy rajoitettu pääsy, suuria määriä tai muuttuva kysyntä, poikkipintarakenne on käytännöllisin ja kustannustehokkaampi valinta omaisuuden koko elinkaaren aikana.

Kuinka osavesisäiliöt asennetaan

Osiovesisäiliön asennus noudattaa määriteltyä järjestystä, joka eroaa olennaisesti monoliittisen säiliön asennuksesta. Prosessin ymmärtäminen auttaa kiinteistöpäälliköitä suunnittelemaan tarkasti läpimenoajat, pääsyvaatimukset ja käyttöönottojaksot.

Työmaan valmistelu ja pohjarakentaminen

Säiliön pohjan tulee olla tasainen, rakenteellisesti mitoitettu täyttä vesikuormaa varten (1 kg/l) ja se on rakennettava reagoimattomasta materiaalista – tyypillisesti teräsbetonisokkelista tai tarkoitukseen rakennetusta teräsrungosta. Pohjassa on myös mahdollistettava tyhjennyskanava kehän ympärillä vuotojen havaitsemista ja puhdistusta varten. Puutteellinen pohjarakenne on suurin syy poikkileikkaussäiliön vaurioitumiseen, koska epätasainen tuki aiheuttaa erojännityksen paneelien liitoksiin.

Paneelikuljetus- ja pääsyreittitutkimus

Ennen toimitusta asennusurakoitsija tutkii kulkureitin rakennuksen sisäänkäynnistä tehdashuoneeseen. Standardi GRP-paneelit mitat 1 000 × 1 000 mm or 500 × 500 mm pienemmässä modulaarisessa muodossa, mikä mahdollistaa kulkemisen minkä tahansa tavallisen 900 mm:n oviaukon läpi. Portaikkojen välykset, nostomitat ja mahdolliset vaakasuuntaiset kääntösäteet vahvistetaan tässä vaiheessa.

Kokoonpanojärjestys

Asennus alkaa pohjapaneeleista, jotka on pultattu sokkelirunkoon. Seinäpaneelit pystytetään peräkkäin ja liitetään elintarvikekelpoisilla EPDM- tai NBR-kumitiivisteillä, jotka puristetaan ruostumattomalla teräspulteilla säännöllisin väliajoin jokaista laippaa pitkin. Sisäiset raidetangot asennetaan jokaisen seinäkerroksen valmistuessa, mikä estää paneelin taipumisen hydrostaattisen paineen alaisena. Kattopaneelit ja varusteet (tulo, poisto, ylivuoto, kulkukäytävä) asennetaan viimeisenä.

Testaus ja käyttöönotto

Valmistuttuaan säiliö täytetään täyteen ja kaikki liitokset tarkastetaan vuotamisen varalta täydellä hydrostaattisella kuormituksella. Vedenlaatutesti vahvistaa, ettei kokoonpanomateriaalista ole saastunut ennen säiliön käyttöönottoa. 50 000–100 000 litran vakiosäiliöllisen säiliön kokonaisasennusaika on tyypillisesti kahdesta viiteen päivään kahden hengen asennustiimin kanssa.

Osiovesisäiliön huolto

Poikkileikkausvesisäiliöt vaativat vähemmän reaktiivista huoltoa kuin monet kiinteistöpäälliköt odottavat, mutta niillä on erityiset tarkastusvaatimukset, jotka liittyvät niiden nivelrakenteeseen. Dokumentoitu huolto-ohjelma pitää säiliöt vesihygieniamääräysten mukaisina ja pidentää käyttöikää merkittävästi.

Vuosittaisen tarkastuksen vaatimukset juomaveden poikkipintasäiliöt sisältävät tyypillisesti:

• Kaikkien seinä-, pohja- ja kattopaneelien sisäinen silmämääräinen tarkastus halkeamien, delaminoitumisen (GRP) tai pinnan kolhujen (ruostumaton teräs) varalta
• Liitostiivisteiden tarkastus – tiivisteet on yleensä vaihdettava joka kerta 10-15 vuotta riippuen veden kemiasta ja lämpötilan vaihtelusta
• Raidetangon ja pultin vääntömomentin tarkistus – kiinnittimen korroosio tai löystyminen heikentää paneeliliitoksen eheyttä
• Sedimentin ja biofilmin tarkastus säiliön pohjalla – säiliöt, joissa säilytetään kylmää vettä alle 20°C, ovat alempi legionellariskissä, mutta vaativat silti säännöllistä puhdistusta
• Imusuodattimen ja kuulaventtiilin toiminnan tarkastus
• Kannen tiivisteen eheys – riittämättömästi tiivistetty suojakansi mahdollistaa ilman leviämisen ja valon sisäänpääsyn, mikä edistää levien kasvua

Lokeroidut säiliömallit tarjoavat merkittävän huoltoedun: yksi osasto voidaan eristää, tyhjentää ja puhdistaa toisen ollessa käytössä, mikä eliminoi yhden aluksen huollon edellyttämän huoltokatkoksen. Terveydenhuollossa, elintarvikkeiden jalostuksessa ja muissa kriittisissä sovelluksissa, joissa vesihuollon jatkuvuudesta ei voida neuvotella, tämä ominaisuus yksinään oikeuttaa lokeroidun spesifikaation.

GRP-osiovesisäiliöt

Lasivahvistettu muovi (GRP) on maailmanlaajuisesti laajimmin määritelty materiaali vesisäiliöissä, ja hyvästä syystä. GRP-paneelit yhdistävät alhaisen tiheyden - tyypillisesti 1 600–1 900 kg/m³ , noin neljännes teräksen painosta – korkea vetolujuus, nollakorroosioherkkyys ja erinomaiset lämmöneristysominaisuudet, jotka auttavat pitämään veden lämpötilan vesihygieniamääräysten edellyttämällä alueella.

GRP-profiilisäiliöpaneelit valmistetaan puristusmuovauksella tai SMC-prosesseilla (arkkimuovausyhdiste), jotka tuottavat yhtenäisen paneeligeometrian sileällä sisäpinnalla, joka vastustaa biokalvon tarttumista. Elintarvikkeiden kanssa kosketuksiin joutuvissa GRP-paneeleissa käytettävä hartsijärjestelmä on muotoiltu täyttämään BS EN 13280 ja vastaavat standardit, mikä varmistaa, ettei styreeniä tai muita monomeerejä huuhtoudu varastoituun veteen yli säädösten rajojen.

GRP:n ensisijainen rajoitus on UV-säteilyn hajoaminen pitkäaikaisessa ulkona, mikä aiheuttaa pinnan liituutumista ja paneelien iskunkestävyyden asteittaista heikkenemistä. Maanpäällisiin ulkoasennuksiin määritellään UV-stabiloidut hartsikoostumukset tai paneelien varjostusrakenteet. Sisätehdashuoneissa – yleisin käyttöskenaario – UV ei ole tekijä, ja GRP-paneelit saavuttavat jatkuvasti 25–30 vuoden käyttöikänsä.

Ruostumattomasta teräksestä valmistetut vesisäiliöt

Ruostumattomasta teräksestä valmistetut poikkileikkaussäiliöt ovat markkinoiden huippuluokkaa, ja ne on suunniteltu sovelluksiin, joissa vaaditaan maksimaalista hygieniaa, rakenteellista kestävyyttä tai äärimmäistä pitkäikäisyyttä. Yleisimmin käytettyjä arvoja ovat 304 (1,4301) tavallisiin juomavesisovelluksiin ja 316L (1,4404) runsaasti kloridia sisältäviin ympäristöihin, rannikkoasennuksiin tai prosessiveteen, joka sisältää aggressiivisia kemiallisia aineosia.

Ruostumattoman teräksen tärkeimmät edut GRP:hen verrattuna poikkileikkaussäiliösovelluksessa ovat:

• Iskunkestävyys: Ruostumattomasta teräksestä valmistetut paneelit kestävät mekaanisia iskuja – trukin kosketusta, putoavia esineitä – jotka rikkoisivat lasikuitumateriaalia. Tällä on merkitystä kiireisissä teollisuusympäristöissä, joissa säiliötä ei ole eristetty yleisestä laitosliikenteestä.
• Käyttöikä: Oikein määriteltyjen ja huollettujen 316L ruostumattomasta teräksestä valmistettujen säiliöiden dokumentoitu käyttöikä on yli 50 vuotta. Materiaali ei hajoa iän myötä samalla tavalla kuin polymeerikomposiitit.
• Hygieeninen pinta: Ruostumattomasta teräksestä valmistetun paneelin sähkökiillotettu tai 2B-viimeistelyn sisäpinta tarjoaa alhaisimman biokalvon tarttuvuuden kaikista tavallisista säiliömateriaalista – kriittinen näkökohta lääkeveden varastointiin ja elintarvikekäyttöön.
• Lämpötilan sieto: Ruostumattomasta teräksestä valmistetut säiliöt voivat säilyttää kuumaa vettä (jopa 90 °C tiivisteen spesifikaatiosta riippuen) ja prosessinesteitä laajemmalla lämpötila-alueella kuin GRP, jonka rakenteellisen eheyden käytännön rajat ovat noin 60–70 °C.

Kompromissi on hinta: ruostumattomasta teräksestä valmistettujen poikkipintasäiliöiden asennuskustannukset ovat suunnilleen litraa kohti kaksi tai kolme kertaa vastaavan GRP-rakenteen mukainen. Useimmissa kylmän juomaveden sovelluksissa GRP tarjoaa vastaavan suorituskyvyn pienemmillä kustannuksilla. Lääketeollisuudessa, elintarvikkeiden jalostuksessa, korkeissa lämpötiloissa tai erittäin syövyttävissä ympäristöissä ruostumattoman teräksen hinta on rutiininomaisesti perusteltu elinkaaritalouden kannalta.

Sadeveden keräyssäiliöt ja teolliset sadeveden keräysjärjestelmät

Sadevedenkeräyssäiliöt – mukaan lukien suuria määriä keräykseen mukautetut poikkipintaiset kokoonpanot – ovat keskeinen osa teollisuuden vesihuoltostrategioita, joilla pyritään vähentämään riippuvuutta vesijohtovedestä ja käyttökustannuksia. Valmistuslaitoksissa, logistiikkakeskuksissa ja kaupallisissa rakennuksissa, joissa on suuret katon valuma-alueet, hyvin suunniteltu sadevedenkeruujärjestelmä voi kompensoida 30–50 % juomakelvottoman veden kokonaistarpeesta , joka kattaa wc-huuhtelun, kastelun, ajoneuvojen pesun ja jotkin prosessin jäähdytyssovellukset.

Teolliset sadevedenkeräysjärjestelmät mittakaavassa yhdistävät tyypillisesti:

• Ensihuuhtelun vaimentimet, jotka hylkäävät jokaisen sateen alkuosan (jossa on korkein kattoon kerääntyneiden epäpuhtauksien pitoisuus)
• Esisuodatus hiukkasten poistamiseksi ennen säiliön sisääntuloa, pidentää puhdistusvälejä ja suojaa alavirran pumppuja
• Suuri tilavuus - yleensä 50 000 - 500 000 litraa - varastointi kausiluontoisen sademäärän vaihteluun
• UV-desinfiointi- tai annostelujärjestelmät puhdistetun veden laatua vaativiin sovelluksiin
• Automaattiset lisätäyttöventtiilit, jotka ylläpitävät säiliön minimitasoa pitkiä kuivausjaksoja ilman manuaalista toimenpiteitä

GRP-osiosäiliöt ovat hallitseva varastointimuoto teollisuuden sadeveden keräämiseen korroosionkestävyyden (kerätyn sadeveden pH ja johtavuus vaihtelee), skaalautuvuuden ja kilpailukykyisen kapasiteetin kuutiometrin kustannusten vuoksi suurilla määrillä.

Palovesisäiliöt ja hätävesivarasto

Palovesisäiliöt ovat lakisääteinen vaatimus monilla teollisuus-, liike- ja kerrostaloasunnoilla, joissa verkkovirta ei voi taata paikan paloriskiarvioinnin edellyttämää virtausnopeutta ja kestoa. Poikkipintasäiliöitä käytetään laajalti tähän tarkoitukseen, koska niiden kapasiteetti on täysin konfiguroitavissa tietyn paikan palotarvelaskelman mukaan – tyypillisesti ilmaistuna litroina minuutissa tietyn ajanjakson aikana (esim. 2 000 l/min 60 minuutin ajan = 120 000 litran vähimmäisvarasto).

Palovesisäiliöiden on täytettävä erityisstandardit yleisen veden varastoinnin lisäksi. Keskeisiä vaatimuksia ovat:

• Oma varaus: Palovaratilavuus on eristettävä fyysisesti tai hydraulisesti yleisestä huoltotilavuudesta, jotta estetään palokapasiteetin heikkeneminen normaalin toiminnan aikana
• Rakenteen eheys paloolosuhteissa: Rakenteiden sisällä tai niiden vieressä sijaitsevien säiliöiden on säilytettävä eristys paloskenaariossa – ruostumaton teräs on usein suositeltu GRP:n sijaan korkean riskin ympäristöissä.
• Matalan tason ulostulon sijoitus: Poistoaukot on sijoitettava siten, että palovarannon tilavuus voidaan tyhjentää kokonaan ilman kuollutta jalkaa, joka jättäisi jäännösveden pääsyn palopumpulle.
• Säännöllinen veden kierto: Varastoidun paloveden, joka pysyy staattisena pitkiä aikoja, laatu heikkenee; jotkin laitokset käyttävät hallittua ilmaa kotitalous- tai prosessipiireihin liikevaihdon ylläpitämiseksi säilyttäen samalla varatun reservin

Varavesisäiliöillä – joita käytetään katastrofivalmiuteen, prosessin jatkuvuuteen toimituskatkoksen aikana ja kriittisen infrastruktuurin varmuuskopiointiin – on monia samoja määrittelyperiaatteita kuin palovesisäiliöillä, joihin on lisätty pidempi varastointiaika (päivistä viikkoihin tuntien sijaan) ja usein tiukemmat veden laadun ylläpitovaatimukset, jos varastoitu määrä on tarkoitettu juomakäyttöön.

Vesisäiliöt tuotantolaitoksia varten

Tuotantolaitokset asettavat veden varastointiinfrastruktuurille ainutlaatuisen korkeat vaatimukset. Toisin kuin kaupalliset rakennukset, jotka tarvitsevat ensisijaisesti kylmää juomavettä ja palovarantoa, teollisuuslaitokset vaativat usein useita erillisiä varastojärjestelmiä, jotka käsittelevät samanaikaisesti erilaisia ​​vedenlaatuja, lämpötiloja ja viranomaisluokituksia.

Yleisiä veden varastointivaatimuksia valmistusympäristöissä ovat:

• Prosessivesisäiliöt — käsitellyn veden varastointi suoraan tuotekosketukseen, jäähdytyspiireihin tai CIP-järjestelmiin, jotka tyypillisesti edellyttävät ruostumatonta terästä tai elintarvikelaatuista GRP-rakennetta
• Jäähdytystornin lisävesi — Suuren tilavuuden kylmävesivarasto prosessien jäähdytysjärjestelmien lämpökuormituksen vaihteluiden puskuroimiseksi
• Jätevesisäiliöt — prosessijäteveden välivarastointi ennen käsittelyä tai hyväksyttyä päästöä, usein kemikaaleja kestävässä GRP- tai pinnoitetussa teräsrakenteessa
• Palovesivarasto — kuten edellä todettiin, usein lakisääteinen vaatimus erillisestä kapasiteetista ja pumppausinfrastruktuurista
• Sadeveden keräyspuskuri — erityisesti elintarvikkeiden, juomien ja tekstiilien valmistuksessa, jossa veden kulutus on korkea ja kestävän kehityksen KPI:t edellyttävät dokumentoitua vesijohtoveden käytön vähentämistä

Poikkileikkausmuoto sopii erityisen hyvin vesivaraston jälkiasentamiseen olemassa oleviin tuotantotiloihin, joissa käytettävissä olevaa laitostilaa rajoittavat koneet, rakennepylväät ja olemassa olevat palvelut. Mittatilaustyönä valmistettu poikkipintasäiliö voidaan suunnitella sopimaan tarkasti epäsäännölliseen pinta-alaan, johon mikään tavallinen alus ei pystyisi.

Kuinka veden varastointi tukee ESG-tavoitteita

Veden varastointiinfrastruktuurista on tullut suora vipu yrityksen ESG-suorituskyvylle, varsinkin kun ympäristöjärjestelmät vaativat yhä enemmän mitattavissa olevia vedenhallintatietoja hiilimittareiden rinnalla. Hyvin suunniteltu teollinen vesihuolto – ankkuroituna asianmukaisesti määriteltyyn varastointiin – edistää ESG-tavoitteiden saavuttamista kaikilla kolmella ulottuvuudella.

Ympäristö

Sadeveden keräyssäiliöt vähentävät suoraan vedenottoa päävesiverkoista, mikä pienentää vedenkäsittelyn ja jakelun energian tarvetta, joka vaikuttaa laitoksen Scope 3 -päästöihin. Vesipula-alueilla tämä vähennys tunnustetaan muodollisesti esimerkiksi CDP:n vesiturvallisuuskyselyn ja YK:n pääjohtajan vesimandaattien puitteissa. Laitokset, joissa on dokumentoidut veden kierrätys- ja uudelleenkäyttöjärjestelmät – joita tukevat mitatut varastointitiedot – voivat raportoida GRI 303:n (Vesi ja jätevedet) mukaan määrällisillä vähennysluvuilla suuntaavien väitteiden sijaan.

Sosiaalinen

Hätäveden varastointijärjestelmät varmistavat toiminnan jatkuvuuden toimitushäiriöiden aikana ja suojaavat sekä laitoksen työntekijöitä että ympäröivää yhteisöä skenaarioissa, joissa valmistuspaikka on osa kriittistä paikallista infrastruktuuria. Paloveden varastoinnin riittävyys tukee suoraan sosiaalisen pilarin ESG-arvioinneissa ja vakuutusten myöntämisessä esiintyvää turvallisuutta.

Hallinto

Dokumentoidut vesivarastojen ylläpitoohjelmat, vesihygieniamääräysten noudattaminen (Legionella-riskiarvioinnit, WRAS-yhteensopivat materiaalit) ja tarkka vesitasapainoraportointi osoittavat hallintokurin, jota institutionaaliset sijoittajat ja ESG-luokituslaitokset arvioivat arvioidessaan ympäristöriskien hallinnan kypsyyttä. Tiloilla, jotka voivat osoittaa suljetun kierron vesihuoltojärjestelmän – sadeveden keräämisestä varastointiin, käyttöön, käsittelyyn ja tyhjentämiseen – on huomattavasti vahvempi ESG-profiili kuin niillä, jotka luottavat kokonaan verkkovirtaan ilman dokumentoitua hallintoa.

Kestävä vesihuolto osittaisvarastointiinvestoinneilla ei nähdä yhä useammin pääomakustannuksina, vaan riskinhallinta- ja raportointivarana. — sellainen, joka suojaa kiristyviltä veden hinnoittelulta, lainsäädännöllisiltä muutoksilta ja vesiriskin kasvavalta olennaisuudesta ESG:hen liittyvissä rahoitusehdoissa.
