Ruostumattomasta teräksestä valmistetut säiliöt: Pienet, paine- ja vesisäiliöiden valmistusopas

Pienet ruostumattomasta teräksestä valmistetut säiliöt: joissa kompakti koko ja teollisuustason suorituskyky

Pienet ruostumattomasta teräksestä valmistetut säiliöt eivät ole vain pienennettyjä versioita suurista teollisuusaluksista – ne ovat tarkasti suunniteltuja suojaratkaisuja, jotka on suunniteltu käsittelemään vaativaa materiaalia ahtaissa ympäristöissä. Tyypilliset tilavuudet vaihtelevat yhdestä litrasta useisiin satoihin litroihin, ja säiliön ominaispiirteenä on, että säiliön tulee silti tarjota sama korroosionkestävyys, puhtaus ja mekaaninen luotettavuus kuin täysimittaisten vastineidensa.

Yleisimmin määritelty seos kompakteihin tankkeihin on 304 ruostumatonta terästä , joka kestää erinomaisesti vettä, mietoja happoja ja useimpia orgaanisia yhdisteitä edulliseen hintaan. Sovellukset, jotka vaativat altistumista klorideille, merivedelle tai aggressiivisille puhdistusaineille, päivitetään 316L ruostumatonta terästä , jossa molybdeenin lisääminen sulkee aukon piste- ja rakokorroosiota vastaan. Farmaseuttisissa ja erittäin puhtaissa elintarvikesovelluksissa sähkökiillotetut sisäpinnat, joiden karheuden keskiarvo (Ra) on alle 0,4 µm, ovat vakiona, mikä eliminoi mikrobien suojapisteet ilman kemiallisia pinnoitteita.

Materiaalilaadun lisäksi seinämän paksuus suhteessa säiliön tilavuuteen on kriittinen suunnittelumuuttuja pienille säiliöille. Koska pinta-alan ja tilavuuden suhde kasvaa säiliön halkaisijan pienentyessä, ohutseinäisissä pienissä säiliöissä on itse asiassa suhteellisesti suurempi kehäjännitys sisäisessä paineessa kuin suuret säiliöt, joilla on sama nimellispaine. Hyvämaineiset valmistajat ottavat tämän huomioon pitämällä vähimmäisseinämäpaksuudet ASME- tai PED-suunnittelukoodien mukaisina, vaikka asiakkaan käyttöpaine vaikuttaa alhaiselta.

Ruostumattomasta teräksestä valmistettu painesäiliö: suunnittelustandardit, arvosanat ja mitä ostajien on tarkistettava

Ruostumattomasta teräksestä valmistettu painesäiliö varastoi tai käsittelee nesteitä - kaasuja, nesteitä tai sekafaasiaineita - ilmakehän paineita korkeammissa paineissa. Käyttöpaineluokitus, joka ilmaistaan ​​baareina tai PSI:nä, on yksi tärkeimmistä tiedoista, ja se on tarkistettava sovellettavan paineastiakoodin perusteella ennen säiliön käyttöönottoa.

Tärkeimmät suunnittelukoodit ja sertifiointimerkit

Ruostumattomasta teräksestä valmistettujen paineastioiden valmistusta koskevat kaksi hallitsevaa koodia ovat:

• ASME BPVC Section VIII Division 1 — Yhdysvaltain ensisijainen standardi paineastioille, joiden paine on enintään 3 000 PSI, joka vaatii kolmannen osapuolen tarkastuksen ja ASME "U" -leiman säänneltyihin sovelluksiin.
• PED 2014/68/EU — Eurooppalainen painelaitedirektiivi, joka velvoittaa vaatimustenmukaisuuden arvioinnin ja CE-merkinnän säiliöille, joiden PS × V -tuote ylittää määritellyt kynnysarvot.
• GB 150 — Kiinan kansallinen paineastiastandardi, johon viitataan laajasti kotimaassa valmistetuissa säiliöissä.

Pienissä painesäiliöissä, joita käytetään laboratorio-, pilottitehtaissa tai alustaan ​​asennetuissa järjestelmissä, ostajat kohtaavat usein ei-koodisäiliöitä – astioita, jotka on valmistettu valmistajan sisäisen suunnittelustandardin mukaan tunnistetun koodin sijaan. Nämä ovat hyväksyttäviä monilla lainkäyttöalueilla alhaisemman paineen tai ei-säänneltyjen palvelujen osalta, mutta vaativat muodollisen teknisen arvioinnin ennen käyttöä sertifioidussa laitoksessa tai vaarallisessa paikassa.

Paineluokitus vs. suunnittelupaine vs. testipaine

Jokaisessa painesäiliön tietolomakkeessa on kolme numeroa, ja niiden sekoittaminen on yleinen hankintavirheiden lähde:

Valitsemalla ruostumattomasta teräksestä valmistetun painesäiliön, joka on mitoitettu täsmälleen odotettuun enimmäiskäyttöpaineeseen, ei jätä turvamarginaalia painepiikkeille, lämpölaajenemiselle tai tuleville prosessimuutoksille. Konservatiivinen lähestymistapa määrittelee säiliön, jolla on vähintään MAWP 25-30% yli normaali käyttöpaine, mikä myös säilyttää venttiilin ja rajoituslaitteen vasteajan.

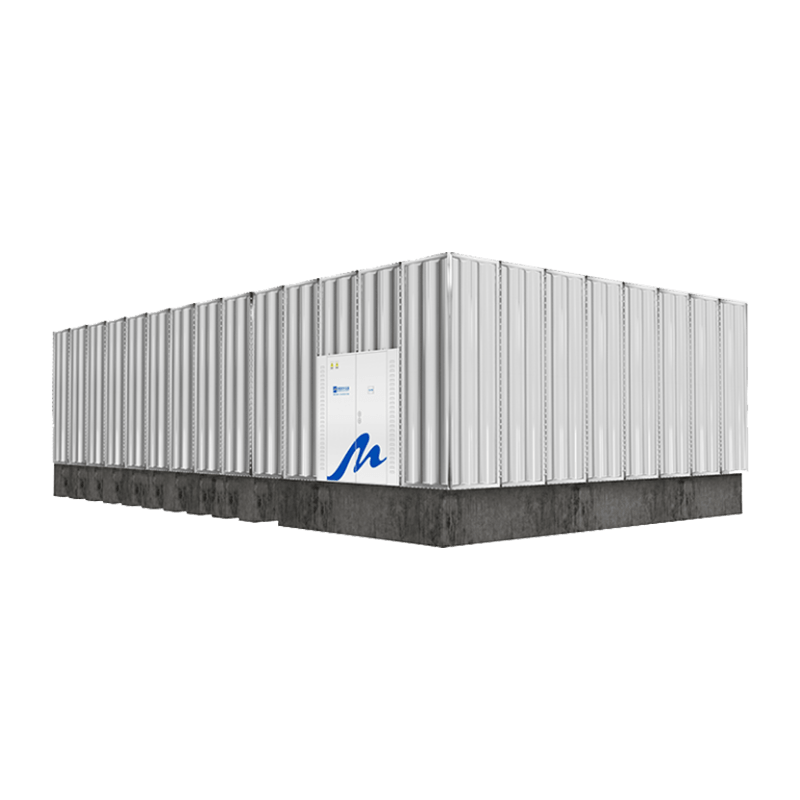

Ruostumattomasta teräksestä valmistettu vesisäiliö Valmistus: prosessi, toleranssit ja laadun tarkistuspisteet

Ruostumattomasta teräksestä valmistettujen vesisäiliöiden valmistus kattaa laajan kirjon – yksinkertaisista ilmakehän painesäiliöistä juomavettä varten monimutkaisiin vaipallisiin säiliöihin kuuman veden lämmitysjärjestelmiin ja jäähdytetyn veden puskurisäiliöihin LVI-sovelluksissa. Vaikka valmistusprosessi onkin ulkoisesti samanlainen eri sovelluksissa, se eroaa merkittävästi hitsin laatuvaatimuksissa, pintakäsittelyssä ja testausprotokollassa käyttöolosuhteista riippuen.

Ydinvalmistusjärjestys

1. Materiaalin vastaanotto ja tarkastus — Tehdastestitodistukset (MTC:t) tarkistetaan tilausspesifikaatioiden mukaisesti, ja ne vahvistavat seoslaadun, lämpöluvun ja mekaaniset ominaisuudet.
2. Levyjen valssaus ja kuoren muodostus — Ruostumaton levy rullataan määrättyyn halkaisijaan. Ovaliteettitoleranssi painemitoitettujen astioiden osalta on tyypillisesti ±0,5 % nimellishalkaisijasta ASME-koodia kohti.
3. Hitsaus — GTAW (TIG) on suositeltavin prosessi juurepassiin ja elintarvike-/lääkelaatuisiin säiliöihin alhaisen roiskeen ja korkean hitsin puhtauden vuoksi. GMAW:ta (MIG) käytetään korkeamman saostuksen vaativiin rakennehitsauksiin ilmakehän säiliöissä. Kaikilla hitsaajilla on oltava voimassa olevan koodin mukainen pätevyys (esim. ASME:n osa IX).
4. Hitsauksen jälkeinen käsittely — Ruostumattomien säiliöiden hitsaussaumat passivoi- daan tai peittataan lämmön rikkoutuneen passiivisen kromioksidikerroksen palauttamiseksi. Sitruunahappopassivointia suositaan yhä enemmän typpihapon sijaan ympäristö- ja käsittelyturvallisuussyistä.
5. Suuttimen ja liittimen asennus — Laippa- ja kierreliitokset, urat, tyhjennysaukot ja instrumenttien liitännät hitsataan sisään ja tarkastetaan hitsin jatkuvuus ja vuotoreitit.
6. Painetestaus ja NDE — Hydrostaattinen tai pneumaattinen testaus vahvistaa rakenteen eheyden. Rikkomattomia tutkimusmenetelmiä (NDE) kuten radiografiaa (RT), ultraäänitestausta (UT) tai väriaineen tunkeutumistarkastusta (PT) sovelletaan hitsisaumoihin koodivaatimusten mukaisesti.

Juomavesi- ja saniteettivaatimukset

Juomaveden kosketukseen tarkoitetuilla vesisäiliöillä on rakenteellisen eheyden lisäksi muita vaatimustenmukaisuusvelvoitteita. Yhdysvalloissa säiliöiden on tyypillisesti oltava NSF/ANSI 61 -standardin mukaisia, mikä takaa, että materiaalit eivät liuota epäpuhtauksia juomaveteen määritetyn terveyskynnyksen yläpuolella. Eurooppalaiset hankkeet viittaavat eurooppalaiseen juomavesidirektiiviin (2020/2184/EU) ja asiaankuuluviin EN-standardeihin. Juomavesimarkkinoita palvelevien valmistajien on dokumentoitava materiaalin täydellinen jäljitettävyys ja käytettävä tiivisteissä ja tiivisteissä vain NSF-listattuja elastomeerejä.

Sisäpinnalla on myös käytännön rooli veden laadussa: 2B tai BA myllyviimeistely on yleensä hyväksyttävä ilmakehän kylmän veden varastointiin, kun taas kuumavesijärjestelmät, jotka toimivat yli 60 °C:ssa, hyötyvät maadoitettusta tai sähkökiillotetusta sisusta, joka minimoi kalkkikiinnityksen ja yksinkertaistaa määräaikaistarkastusta. Kierrätysjärjestelmien säiliöiden osalta kaikki pysähtyneet vyöhykkeet – yli kolmen putken halkaisijaltaan ylittävät kuolleet jalat ovat vakioraja – tulee eliminoida suunnitteluvaiheessa bakteerien kolonisoitumisen estämiseksi.

Toimitusajat, räätälöinti ja mitä tilauksen yhteydessä on ilmoitettava

Tavalliset ruostumattomasta teräksestä valmistetut vesisäiliöt, joissa on yhteiset suutinkokoonpanot, toimitetaan erikoisvalmistajilta 4–10 viikossa. Täysin räätälöidyt astiat – ei-standardihalkaisijat, vaipalliset mallit, integroidut lämmityspatterit tai koodileimatut astiat, jotka vaativat kolmannen osapuolen tarkastuspisteitä – vaativat tyypillisesti 10–20 viikkoa myymäläkannasta ja vaaditun NDE-dokumentaatiopaketin monimutkaisuudesta riippuen.

Valmistetun ruostumattomasta teräksestä valmistetun vesisäiliön täydellisen ostoeritelmän tulee sisältää:

• Työkapasiteetti (litraa tai gallonaa) ja kuoren kokonaismitat tai tilarajoitukset
• Käyttölämpötila-alue ja suurin käyttöpaine
• Ruostumaton teräs (304, 316L, 316Ti, duplex jne.) ja seinämän vähimmäispaksuus
• Sovellettava suunnittelukoodi ja sertifiointivaatimukset (ASME, PED, NSF/ANSI 61 jne.)
• Suutinaikataulu: kaikkien liitäntöjen määrä, koko, arvo ja suunta
• Sisä- ja ulkopinnan viimeistelyvaatimukset
• Vaaditut asiakirjat: MTC:t, hitsauskartat, NDE-raportit, hydrostaattiset testit

Oikean ruostumattomasta teräksestä valmistetun säiliön valitseminen: Käytännön päätöksentekokehys

Ruostumattomasta teräksestä valmistetun säiliön tekniset tiedot sisältävät sekä yli- että alisuunnittelusta todellisia kustannuksia. Seoslaadun tai pintakäsittelyn ylimäärittely ei-kriittisessä ilmakehän vesisäiliössä lisää tarpeettomia valmistuskustannuksia; seinämän paksuuden alimäärittely tai paineastian koodisertifioinnin pois jättäminen altistaa turvallisuudelle ja vastuulle.

Luotettava aloituskehys arvioi neljä muuttujaa peräkkäin: tallennetusta väliaineesta ja sen syövyttävyydestä (määrittää seoslaadun); käyttöpaine ja lämpötila (määrittää seinämän paksuuden, pään rakenteen ja vaaditaanko koodileima); sääntely- ja loppukäyttöympäristö (määrittää sertifikaatit, kuten NSF-, ASME-, PED- tai FDA 21 CFR -yhteensopivuus); ja tila, paino ja asennusrajoitukset (määrittää säiliön geometrian ja tukirakenteen). Näiden neljän ulottuvuuden läpikäyminen ennen valmistajan puoleen kääntymistä johtaa tiukempiin määrityksiin, tarkempaan tarjoukseen ja nopeampaan hyväksymisprosessiin.

Sovelluksissa, jotka ovat vakiotuotteen ja mukautetun valmistuksen rajalla – esimerkiksi pieni ruostumattomasta teräksestä valmistettu painesäiliö, jossa on epätavallinen suutinsuunta tai epätyypillinen työpaine – kokeneet valmistajat voivat usein mukauttaa olemassa olevaa pätevää suunnittelua sen sijaan, että aloitettaisiin alusta, mikä vähentää sekä läpimenoaikaa että vaaditun NDE:n laajuutta. Ostajat, jotka toimittavat yksityiskohtaisen prosessitietolomakkeen tiedusteluvaiheessa, saavuttavat jatkuvasti nopeamman käsittelyn ja vähemmän tilauksen jälkeisiä muutostilauksia kuin ne, jotka luottavat sanallisiin kuvauksiin tai yleisiin piirustuksiin.
